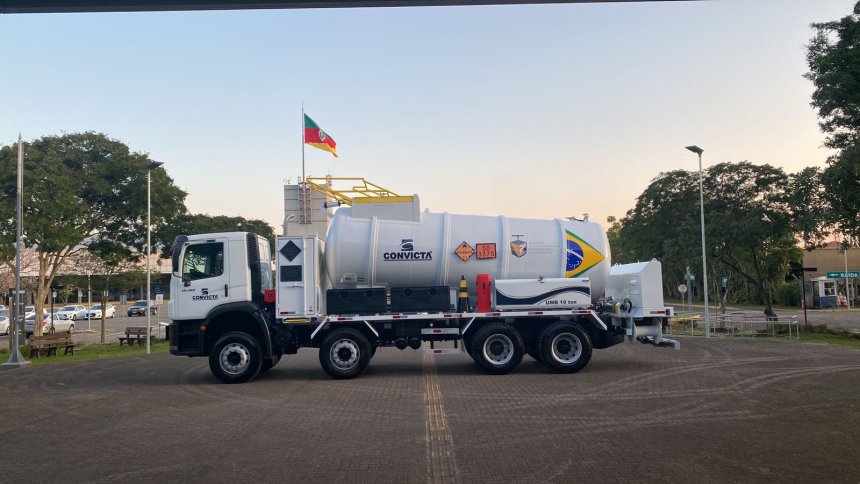

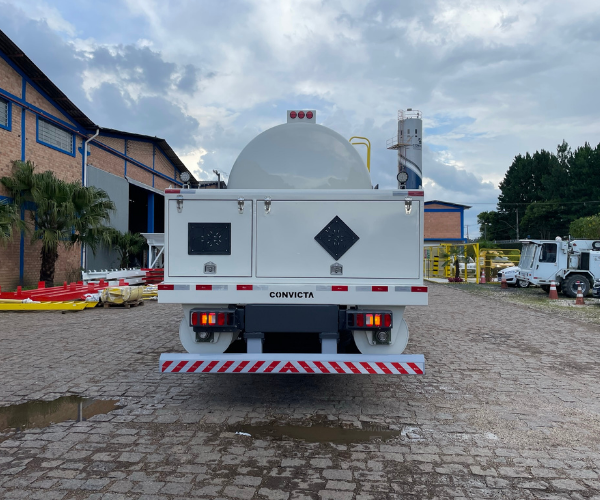

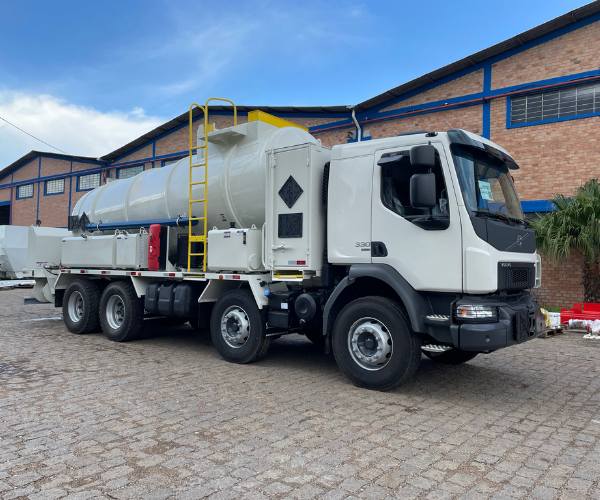

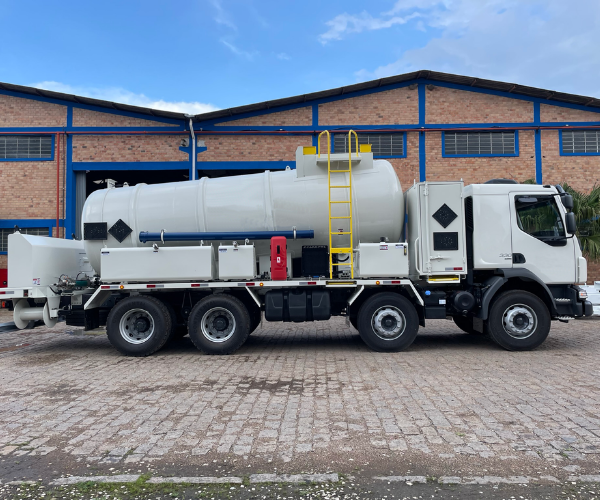

Unidade Móvel para Bombeamento de Emulsão - UMB 19Ton

Ref: UMB19T

TANQUE PARA EMULSÃO EXPLOSIVA:

Tanque cilíndrico fabricado em aço carbono AISI 1020 ou INOX 304 em espessura de 4,76mm com capacidade volumétrica de 14.400 litros pleno. Tampa de inspeção com diâmetro de 500mm, válvula de dreno com 200mm com válvula borboleta com acionamento pneumático no painel, reforço inferior em chapa de 6,35mm e plataforma superior para abastecimento com guarda corpo de acionamento pneumático a nivel de solo. Válvula de segurança para pressão positiva e pressão negativa. Sistema de iluminação de delimitação padrão DENATRAN.

CAIXAS PARA ACESSÓRIOS:

Duas Caixas para acessórios nas medidas 1,00 x 1,50 x 0,8m cada, fabricadas em aço carbono AISI 1020 em espessura 4,76 mm com revestimento em compensado naval, camada interna de lã de rocha. Aberturas superiores de alívio, cobertas por chapa estriada de alumínio de espessura 3mm. Fechaduras tipo trava container. Revestimento emborrachado interno e duas demãos de primer epóxi.

TANQUE DE NITRITO:

Tanque Cilíndrico para Nitrito com capacidade para 140 litros fabricado em Aço Inox em espessura de 3mm. Bocal rosqueado para fácil abastecimento, dreno com válvula esfera e nível com régua. Saída para alimentação da bomba em ¾ de polegada.

TANQUE DE ÁGUA:

Conjunto de tanques para água com capacidade total de 800 litros fabricado em aço inoxidável. Bocal rosqueado para fácil abastecimento, dreno e nível com régua. Saída para alimentação da bomba em ½ polegada e saída adicional para limpeza da bomba de produto.

BOMBA DE EMULSÃO:

Bomba para Emulsão NETZSCH/NEMO com rotor e vedações em Aço Inox 304 com acionamento por motor Hidráulico Danfoss ou Similar. Carretel de sensores fabricado em aço INOX com niples soldados por processo TIG  para sensor de temperatura, sensor de pressão de produto e disco de ruptura. Conexão para mangueira de bombeamento tipo engate rápido. Vazão nominal máxima de 190Kg/min.

BOMBA DE NITRITO:

Bomba para Nitrito de Sódio modelo NETZSCH/NEMO com rotor e vedações em Aço Inox 316 com acionamento por motor Hidráulico Danfoss ou Similar. Vazão teórica máxima 1l/min.

BOMBA DE ÁGUA:

Bomba de água de pistões tríplex para lubrificação da mangueira de bombeamento com acionamento por motor hidráulico Danfoss ou similar. Vazão máxima teórica 12l/min. Pressão Máxima teórica 40bar.

TOMADA DE FORÇA:

Tomada de força a ser instalada na caixa de marchas do caminhão com acionamento pneumático por meio de botão na cabine do caminhão e sistema luminoso de aviso de “tomada acionada”. Flange 4 furos para Eixo Cardan.

CAIXA DE PAINEL:

Caixa metálica protetora para painel elétrico e sistema de válvulas com duas portas com sistema de amortecedor mola-gás e travas metálicas com chave.

PAINEL ELÉTRICO:

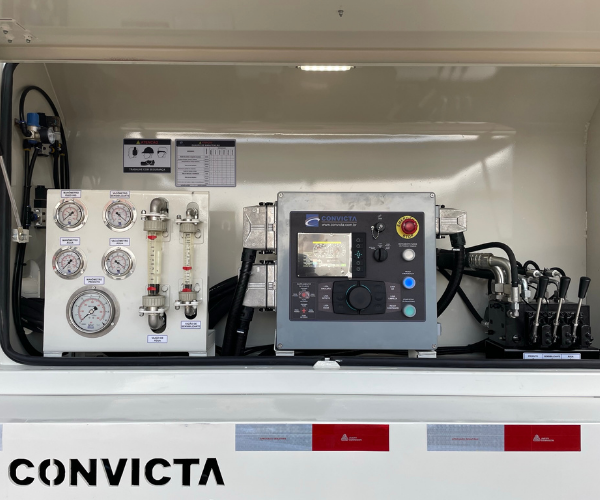

Painel elétrico com IHM de 7 polegadas IP68 colorida, botoeiras com capa protetora, Rotâmetro de Nitrito, Rotâmetro de água, manômetro de produto, manômetro hidráulico, vacuômetro de H2O e Nitrito. Porta USB para atualizações, botão de emergência tipo cogumelo e Plotagem com adesivo padrão cliente a ser definido, montados em caixa de compósito com IP66.

SISTEMA DE GERENCIAMENTO DE PRODUÇÃO:

Sistema 100% proporcional garantindo excelente precisão na dosagem dos componentes. Display amigável com sistema de controle integrado, modo de operação Manual ou Automático, horímetro, contadores de produção total e parcial, manômetro digital de alta precisão, termômetro de produto e de óleo hidráulico, tela de calibração e parâmetros gerais de operação protegidos por senha.

SISTEMA HIDRÁULICO:

Sistema proporcional com bloco tipo PVG permitindo ajuste de produção 0 a 100% e altíssima precisão de dosagem dos componentes acionados eletronicamente pelo CLP e IHM. Sistema backup de alavancas para operação em modo de emergência. Radiador hidráulico de alta eficiência fabricado em alumínio com ventoinha integrada e sensor de temperatura. Bomba hidráulica Bosch-Rexroth com sistema “load sensing” acionada por eixo cardan na tomada de força do caminhão. Motores hidráulicos Danfoss ou similares. Mangueiras hidráulicas com terminais prensados.

TANQUE DE ÓLEO HIDRÁULICO:

Tanque de óleo com sistema integrado de filtro com capacidade para 250 litros, para-ondas, dreno com válvula esfera e duas tampas de inspeção e bocal de enchimento com filtro de ar.

CAIXA PARA FERRAMENTAS:

Caixa para ferramentas plástica tipo BEPO com fechadura e chave para armazenamento de EPI’s e ferramentas.
