Central C5-5B: capacidade e precisão na dosagem de agregados

Uma central dosadora robusta, desenvolvida para alta capacidade de armazenamento, precisão na pesagem e eficiência no transporte dos agregados.

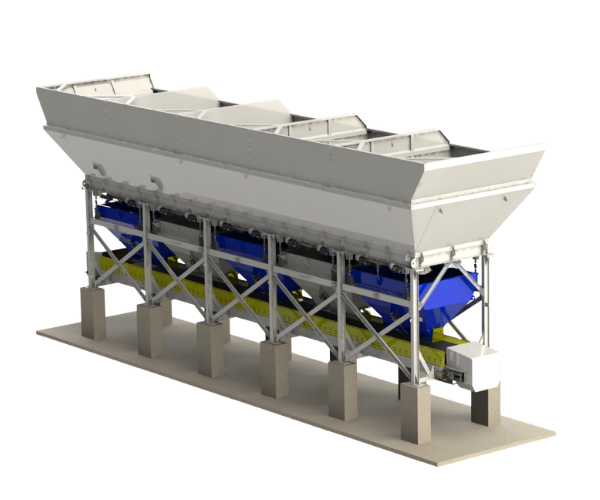

A Central C5-5B Convicta foi desenvolvida para atender à produção de concreto com uma estrutura robusta e eficiente, reunindo armazenamento, pesagem e transporte de agregados em um único sistema.

Com capacidade nominal de 100 m³, distribuída em cinco compartimentos de 20 m³, a C5-5B proporciona maior autonomia de abastecimento e controle em cada etapa da dosagem.

Principais diferenciais

• 100 m³ de capacidade nominal de armazenamento;
• 5 compartimentos de 20 m³ cada;
• Possibilidade de carregamento pelos dois lados;
• 3 comportas por compartimento, sendo uma para alta vazão e duas para ajustes finos;
• Abertura das comportas por pistão pneumático;
• 5 caixas-balança de 3 m³;
• Sistema de pesagem preparado para automação;
• Esteira extratora de agregados com 15 metros;
• Esteira transportadora de agregados com 12 metros;
• Estrutura fabricada em aço carbono ASTM A36;
• Caixas com tampas laterais retráteis, otimizando transporte e montagem;
• Sistemas de proteção conforme NR12;
• Painéis de comando e força conforme NR10 e NR12.

100 m³ de capacidade para mais autonomia

Cinco compartimentos para diferentes agregados.

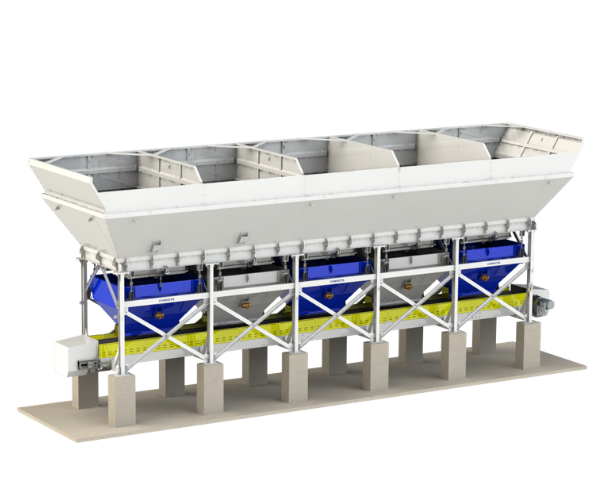

A C5-5B possui cinco compartimentos independentes de 20 m³, totalizando 100 m³ de capacidade nominal de armazenamento.

Cada compartimento conta com três comportas, permitindo trabalhar com uma abertura de maior vazão e duas para ajustes finos, proporcionando maior controle durante o carregamento dos agregados.

O sistema também permite o abastecimento da central pelos dois lados, aumentando a flexibilidade na instalação.

Pesagem precisa dos agregados

Controle em cada etapa da dosagem.

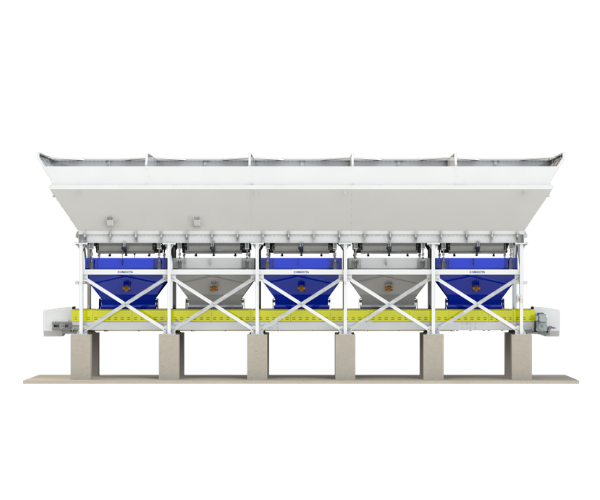

A central possui cinco caixas-balança com capacidade de 3 m³ cada, permitindo a pesagem individual dos agregados antes do transporte para a próxima etapa.

Os indicadores de pesagem são preparados para automação, contribuindo para maior precisão, repetibilidade e controle dos materiais utilizados na produção.

Transporte eficiente dos agregados

Dois sistemas de esteiras para manter o fluxo de materiais.

A C5-5B conta com uma esteira extratora de 15 metros, responsável pela retirada dos agregados das caixas-balança.

Na sequência, uma esteira transportadora de 12 metros, com inclinação de 21°, conduz os materiais até o ponto de descarga.

Os dois sistemas foram projetados para trabalhar de forma integrada, proporcionando um fluxo contínuo dos agregados durante o processo.

Sistema pneumático

Agilidade no acionamento das comportas.

O acionamento das comportas é realizado por pistões pneumáticos, proporcionando abertura e fechamento de forma rápida e eficiente.

O conjunto conta com um compressor de ar de 10 HP, reservatório de 200 litros e pressão de até 175 lbf, oferecendo vazão adequada para o funcionamento do sistema.

Estrutura preparada para o trabalho

Robustez desde a fabricação.

A estrutura da C5-5B é fabricada em aço carbono ASTM A36, oferecendo resistência para acompanhar as exigências do processo de dosagem.

As caixas de agregados possuem tampas laterais retráteis, desenvolvidas para facilitar o transporte e otimizar o processo de montagem da central.

Comando e segurança

Controle e proteção em cada etapa.

O painel de comando da C5-5B reúne indicador de pesagem, contador temporizador, botões, chaves seletoras, sinalizações luminosas e botão de emergência.

O painel elétrico de força conta com contatores, disjuntores, fonte 24 VDC/VCC, bornes, disjuntor geral de entrada e chave seccionadora.

Os sistemas são desenvolvidos considerando os requisitos das normas NR10 e NR12, contribuindo para uma operação mais segura e organizada.

Dimensões

Projetada para facilitar transporte e montagem.

Dimensões da central:

• Largura: 3.000 mm
• Comprimento: 15.950 mm
• Altura: 5.442 mm

Dimensões em posição de transporte:

• Largura: 2.900 mm
• Comprimento: 15.400 mm
• Altura: 3.000 mm

C5-5B Convicta

Capacidade, precisão e eficiência na dosagem de agregados.

A Central C5-5B Convicta reúne grande capacidade de armazenamento, sistema de pesagem, transporte de agregados e estrutura robusta para proporcionar mais controle e eficiência à produção de concreto.
